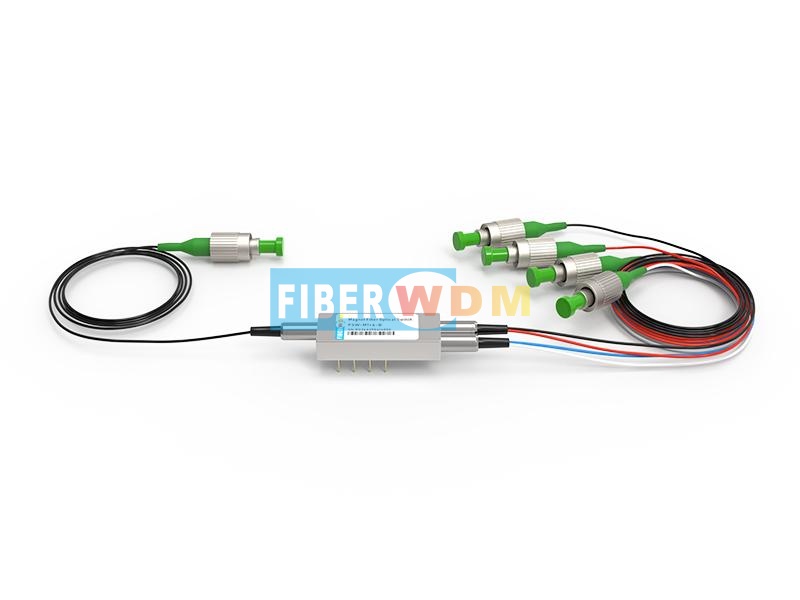

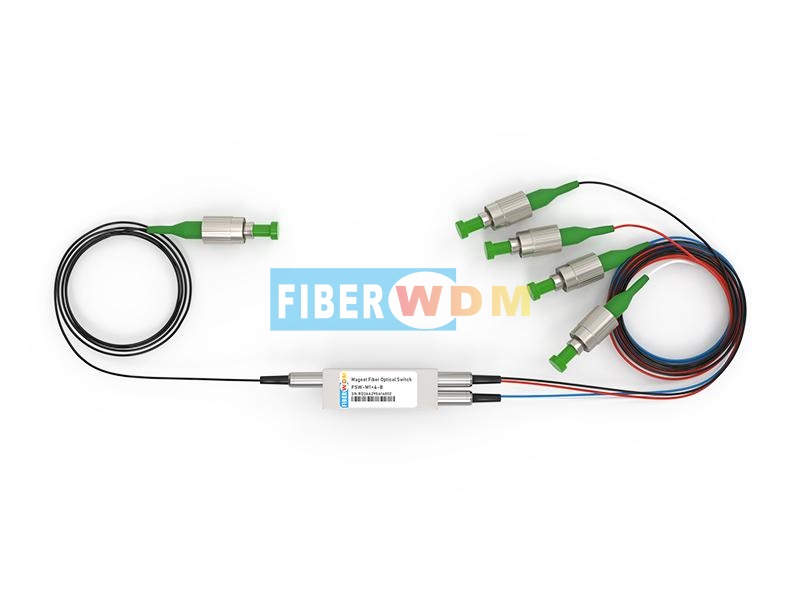

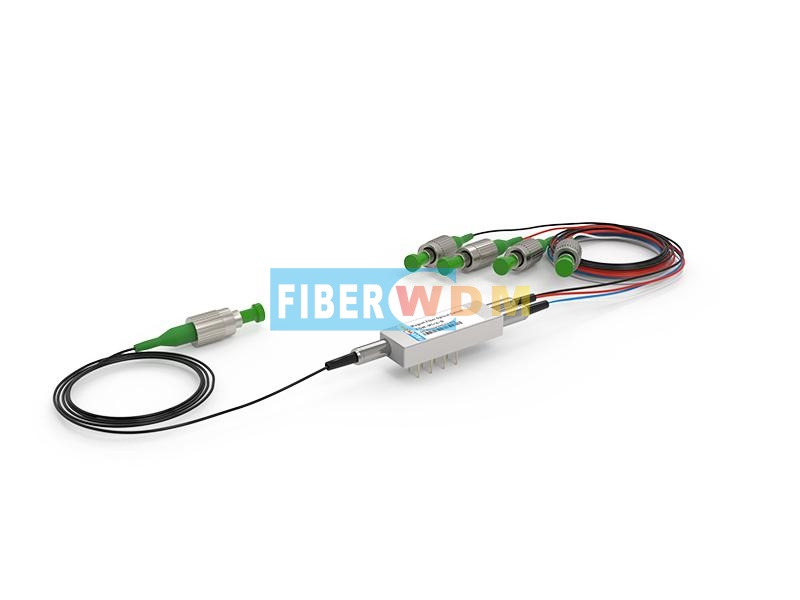

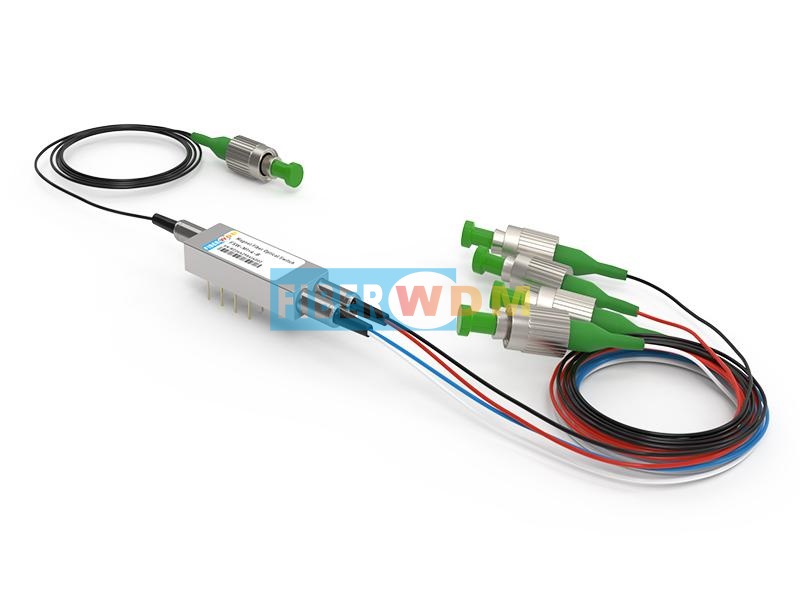

M1x4 Magnet Fiber Optical Switch

Parameters

Unit

Specifications

Wavelength Range

nm

1520 ~ 1580

Test Wavelength

nm

1550

Insertion Loss1, 2

dB

≤ 1.2

TDL

dB

≤0.30

ER

dB

≥18

Return Loss

dB

≥ 50

Crosstalk

dB

≥ 40

Repeatability

dB

≤ ±0.01

Switching Time

us

≤ 100

Pulse Duration

us

≥ 200

Durability

Cycles

≥10 Bllions

Switch Type

NA

Latching

Operating Current

mA

≤ 200

Maximum Optical Power

mW

≤ 500

Operating Temperature

℃

-5 ~ +70

Storage Temperature

℃

-40 ~ +85

Dimension

mm

(L)40.0×(W)14.0×(H)7.5 ±0.2

Type

Status

Optical Route

Electric Drive

Pin Group A

Pin Group B

Pin Group C

Pin Group D

Pin 1

Pin 2

Pin 3

Pin 4

Pin 5

Pin 6

Pin 7

Pin 8

M1x4

Ⅰ

Com－P1

V+

GND

V+

GND

V+

GND

GND

V+

Ⅱ

Com－P2

GND

V+

GND

V+

V+

GND

GND

V+

Ⅲ

Com－P3

V+

GND

GND

V+

GND

V+

V+

GND

Ⅳ

Com－P4

GND

V+

V+

GND

GND

V+

V+

GND

— □

— □

— □

— □

— □

— □

— □

Switch Type

Fiber Type

Voltage

Wavelength

Tube Type

Fiber Length

Connector

B：

Bidirectional

SM：

SM，9/125

X：

Others

2.5：

2.5V

X：

Others

1550：

1550nm

X：

Others

250：

250um

900：

900um

X：

Others

05：

0.5m±5cm

10：

1.0m±5cm

X：

Others

OO：None

FC：FC/PC

FA：FC/APC

SC：SC/PC

SA：SC/APC

LC：LC/PC

X：Others
